Bản vẽ nhà gỗ 5 gian là bước quan trọng quyết định đến tính chính xác và thẩm mỹ của toàn bộ công trình. Một bộ bản vẽ chi tiết, chuẩn kiến trúc truyền thống không chỉ giúp định hình rõ kích thước, kết cấu và công năng sử dụng, mà còn hạn chế sai sót, phát sinh trong quá trình thi công. Trong bài viết này, cùng Nhà Gỗ Hà Nam tìm hiểu những bản vẻ nhà gỗ 5 gian dưới đây nhé.
Bản vẽ nhà gỗ 5 gian là gì?

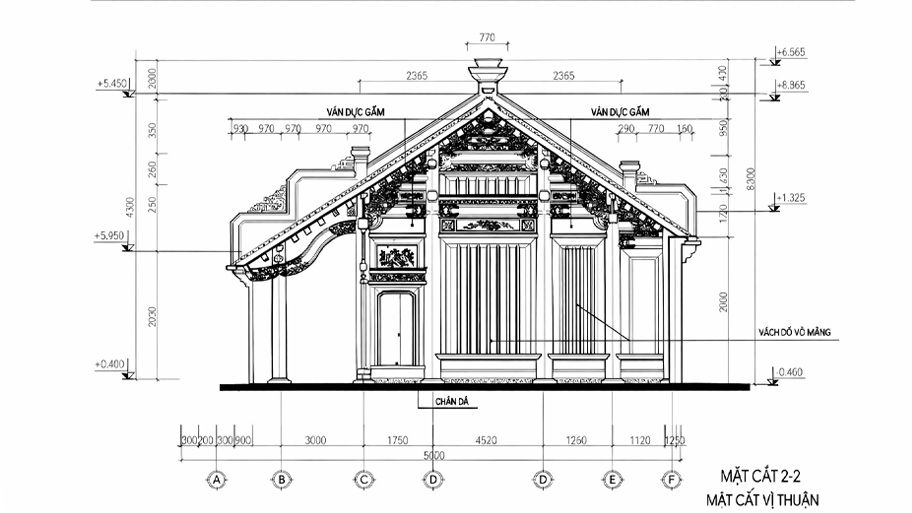

Bản vẽ nhà gỗ 5 gian là bộ hồ sơ kỹ thuật thể hiện đầy đủ hình dáng, kích thước, kết cấu và chi tiết cấu kiện của ngôi nhà gỗ theo bố cục 5 gian truyền thống. Đây là căn cứ quan trọng để đơn vị thi công gia công cấu kiện chính xác và lắp dựng đúng kỹ thuật. Đồng thời, bản vẽ còn giúp gia chủ hình dung rõ không gian, công năng sử dụng trước khi xây dựng. Việc có bản vẽ chi tiết giúp hạn chế sai sót, tránh phát sinh chi phí không cần thiết.

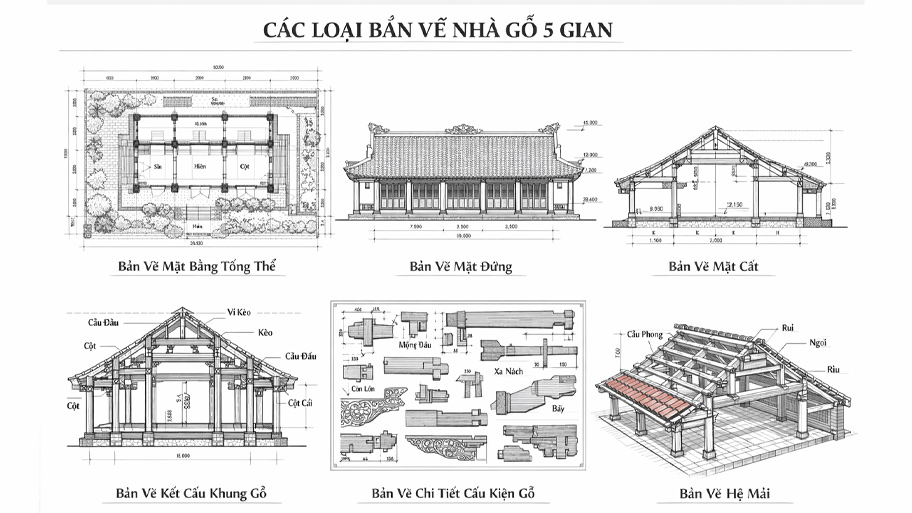

Các loại bản vẽ nhà gỗ 5 gian cần có
Để thi công nhà gỗ 5 gian đúng kỹ thuật, chuẩn kiến trúc truyền thống và hạn chế tối đa sai sót, bộ hồ sơ thiết kế cần đầy đủ các loại bản vẽ quan trọng. Mỗi bản vẽ đảm nhiệm một vai trò riêng, giúp quá trình gia công, lắp dựng và hoàn thiện diễn ra chính xác, đồng bộ.
- Bản vẽ mặt bằng tổng thể: Bản vẽ này thể hiện bố cục 5 gian, vị trí cột, tường, cửa và công năng từng khu vực, là cơ sở để triển khai toàn bộ công trình.

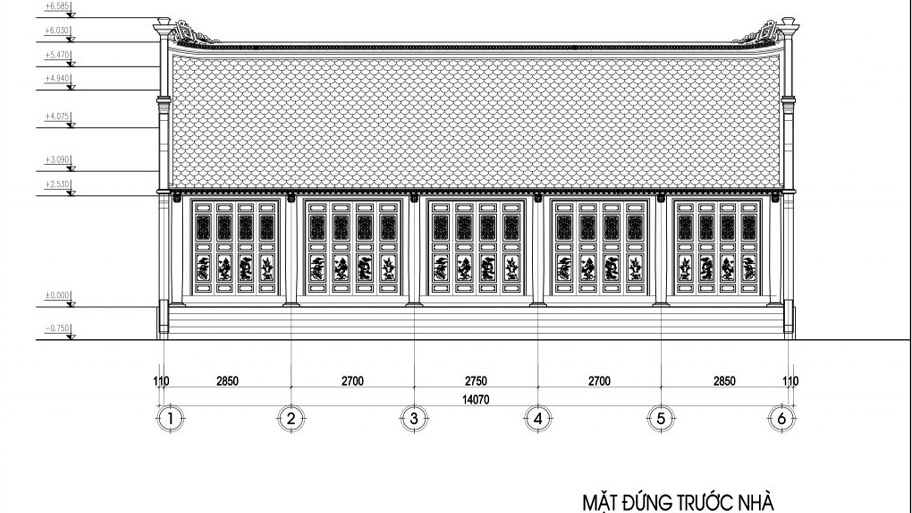

- Bản vẽ mặt đứng: Bản thiết kế này dùng để thể hiện hình dáng kiến trúc bên ngoài, tỷ lệ cột, mái, cao độ nền và mái, đảm bảo sự cân đối và thẩm mỹ tổng thể.

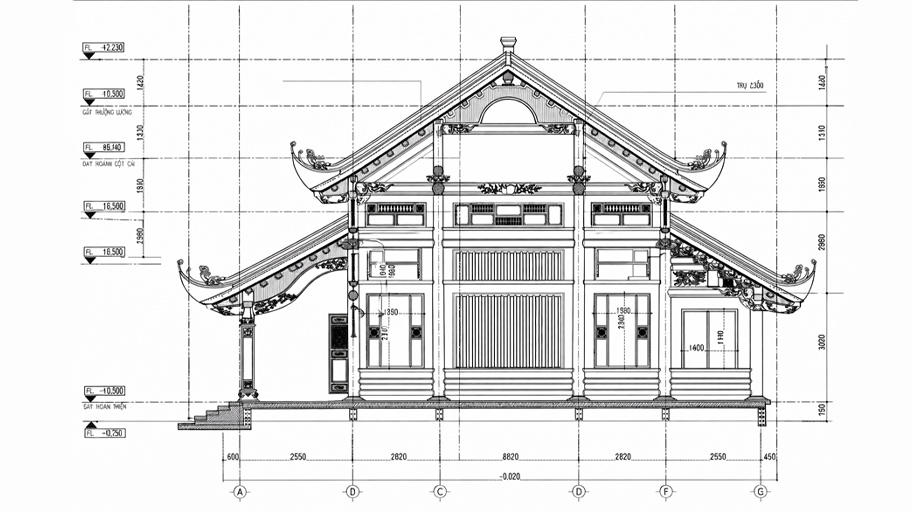

- Bản vẽ mặt cắt: Thể hiện chi tiết chiều cao, kết cấu khung gỗ, độ dốc mái và không gian bên trong, hỗ trợ thi công đúng tỷ lệ kỹ thuật.
- Bản vẽ kết cấu khung gỗ: Dùng để mô tả cụ thể hệ cột, kèo, xà, vì kèo và liên kết chịu lực, đảm bảo độ vững chắc và an toàn cho nhà gỗ 5 gian.
- Bản vẽ chi tiết cấu kiện gỗ: Thể hiện số liệu kích thước, hình dạng từng cấu kiện, mộng gỗ và chi tiết chạm khắc, phục vụ quá trình gia công tại xưởng.
- Bản vẽ hệ mái: Thể hiện cấu tạo mái, vì kèo, lợp ngói và các chi tiết kỹ thuật, giúp mái nhà đạt độ bền, thoát nước tốt và đúng phong cách truyền thống.
Xem thêm những mẫu nhà gỗ 5 gian đang được ưa chuộng hiện nay để lấy thêm cảm hứng thiết kế

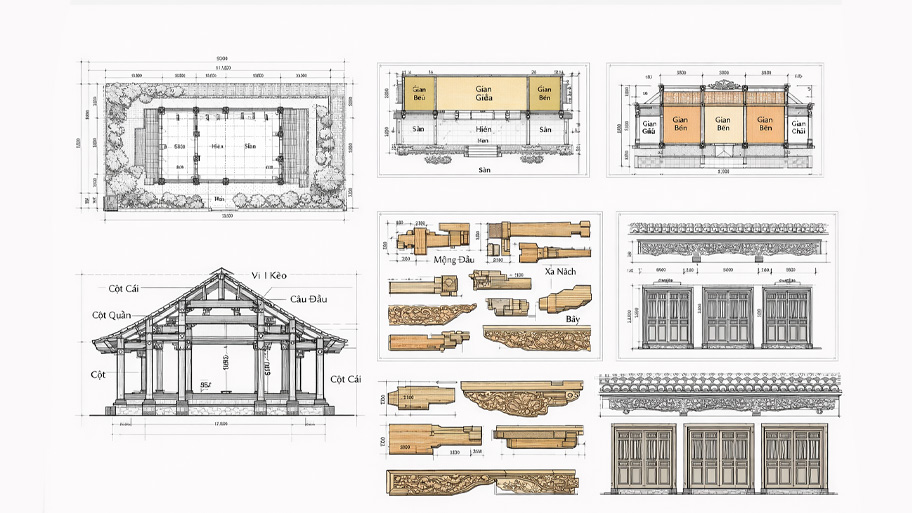

Nội dung thể hiện trong bản vẽ nhà gỗ 5 gian
Bản vẽ nhà gỗ 5 gian không chỉ thể hiện hình thức kiến trúc mà còn phản ánh đầy đủ các thông số kỹ thuật, kết cấu và công năng sử dụng của công trình. Việc thể hiện chi tiết, rõ ràng từng nội dung trong bản vẽ sẽ giúp quá trình thi công chính xác, đồng bộ và hạn chế các sai sót xảy ra trong quá trình thi công.

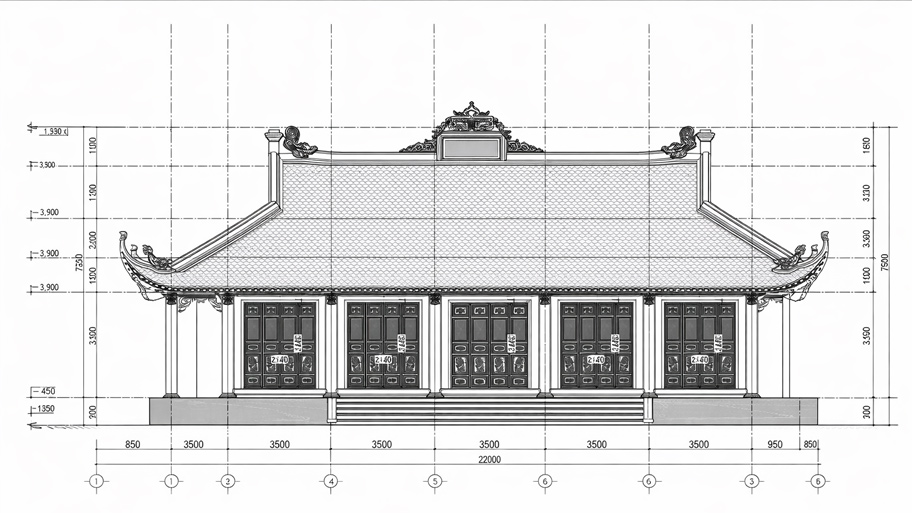

- Kích thước tổng thể công trình: Nội dung này chủ yếu thể hiện rõ chiều dài, chiều rộng, chiều cao nhà gỗ 5 gian, giúp xác định quy mô và tỷ lệ kiến trúc tổng quát.
- Bố cục 5 gian truyền thống: Thể hiện vị trí gian giữa, các gian bên, gian chái (nếu có) và công năng sử dụng của từng gian.
- Hệ thống cột, kèo, xà: Mô tả vị trí, kích thước và liên kết của cột cái, cột quân, kèo, xà để đảm bảo kết cấu chịu lực vững chắc.
- Chi tiết cấu kiện và mộng gỗ: Thể hiện các chi tiết đục mộng, liên kết gỗ truyền thống, phục vụ gia công chính xác tại xưởng.
- Chi tiết cửa và hoa văn trang trí: Thể hiện vị trí cửa, kích thước và các họa tiết chạm khắc, góp phần hoàn thiện giá trị thẩm mỹ của nhà gỗ 5 gian.

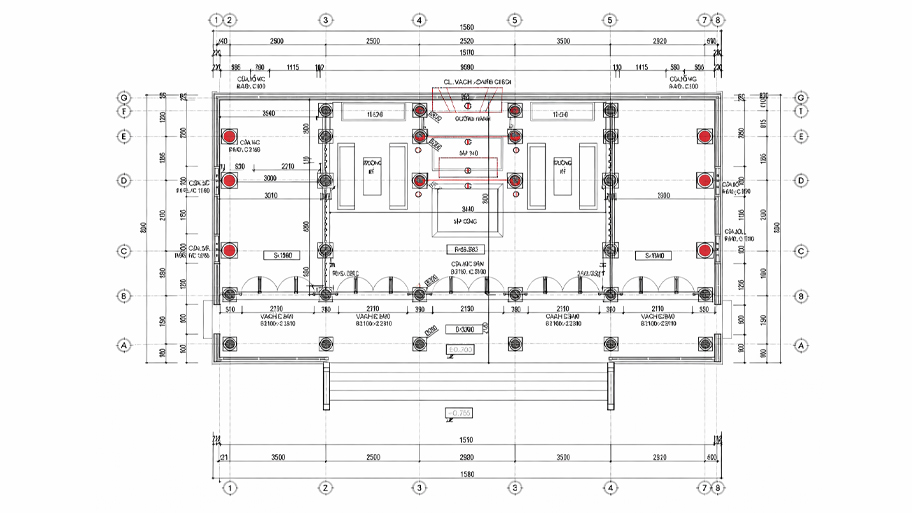

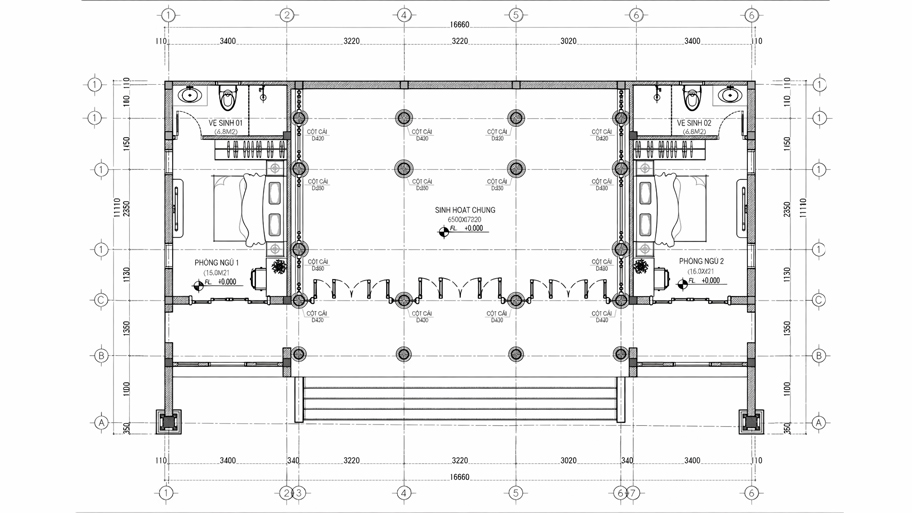

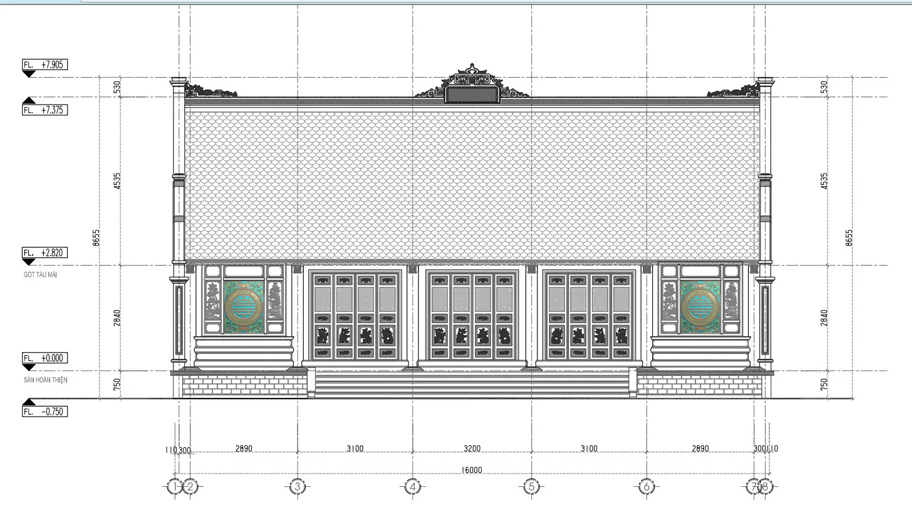

Mẫu bản vẽ nhà gỗ 5 gian chi tiết
Những mẫu bản vẽ nhà gỗ 5 gian dưới đây sẽ là cơ sở quan trọng giúp gia chủ hình dung rõ tổng thể công trình trước khi thi công thực tế. Thông qua bản vẽ, bố cục 5 gian, tỷ lệ cột kèo, hình dáng mái và không gian sử dụng được thể hiện rõ ràng, khoa học. Mỗi mẫu bản vẽ không chỉ đáp ứng yêu cầu kỹ thuật mà còn mang đậm dấu ấn kiến trúc truyền thống.
Chi phí thiết kế bản vẽ nhà gỗ 5 gian
Chi phí thiết kế bản vẽ nhà gỗ 5 gian hiện nay thường dao động trong khoảng 15 – 30 triệu đồng, tùy thuộc vào quy mô công trình, mức độ chi tiết của bản vẽ và yêu cầu thiết kế cụ thể của gia chủ. Nếu thiết kế những mẫu nhà gỗ 5 gian có kết cấu phức tạp, nhiều chi tiết chạm khắc hoặc kết hợp hiện đại, chi phí thiết kế có thể cao hơn.
Hơn nữa, mức giá trên chỉ mang tính tham khảo và có thể thay đổi theo diện tích xây dựng, phong cách kiến trúc cũng như điều kiện thực tế của từng công trình. Để có báo giá chính xác và phương án thiết kế phù hợp nhất, gia chủ nên liên hệ trực tiếp với đơn vị thiết kế nhà gỗ để được tư vấn chi tiết và cụ thể hơn.
Xem thêm bài viết về chi phí xây nhà gỗ 5 gian để biết thêm chi tiết
Trên đây là những mẫu bản vẽ nhà gỗ 5 gian chi tiết mà Nhà Gỗ Hà Nam đã chia sẻ cho bạn. Hy vọng những bản vẽ này có ích đối với bạn. Theo dõi website nhagohanam.com để xem thêm những bài viết hấp dẫn khác. Đừng quên liên hệ với chúng tôi để được tư vấn chi tiết hơn nếu có nhu cầu thi công nhà gỗ nhé.
